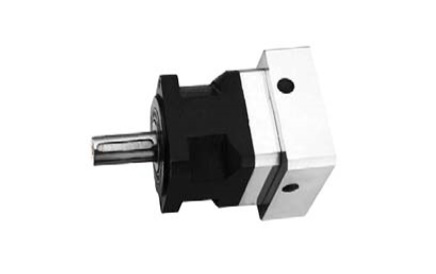

PNS系列
- 高刚性
- 低回差
- 适用于大负载、定位精度要求较高的场合
PNS系列精密行星齿轮减速器采用较高硬度的硬齿面齿轮,高刚性、低回差，适用于较大负载情况下，定位精度要求较高的场合
|
技术参数
|
单位
|
减速比
|
PNS115
|
PNS142
|
|
|
额定输出转矩
|
N·m
|
单级
|
3
|
150
|
400
|
|
4
|
200
|
560
|
|||
|
5
|
210
|
700
|
|||
|
8
|
148
|
450
|
|||
|
10
|
125
|
305
|
|||
|
双级
|
12
|
260
|
910
|
||
|
15
|
210
|
780
|
|||
|
16
|
260
|
910
|
|||
|
20
|
260
|
910
|
|||
|
25
|
210
|
780
|
|||
|
32
|
260
|
910
|
|||
|
40
|
210
|
780
|
|||
|
64
|
148
|
450
|
|||
|
100
|
125
|
305
|
|||
|
极限输出转矩
|
N·m
|
|
额定输出转矩的2倍
|
||
|
输入转动惯量
|
Kg·cm2
|
单级
|
3
|
2.1
|
12.14
|
|
4
|
1.51
|
7.78
|
|||
|
5
|
1.22
|
6.07
|
|||
|
8
|
1.05
|
4.63
|
|||
|
10
|
1
|
4.25
|
|||
|
双级
|
12
|
2
|
12.37
|
||
|
15
|
2
|
12.35
|
|||
|
16
|
1.48
|
7.47
|
|||
|
20
|
1.41
|
6.65
|
|||
|
25
|
1.21
|
5.81
|
|||
|
32
|
1.46
|
6.36
|
|||
|
40
|
1.05
|
5.28
|
|||
|
64
|
1.05
|
4.5
|
|||
|
100
|
1
|
4.17
|
|||
|
抗扭风度
|
N·m /arcmin
|
单级
|
20
|
44
|
|
|
双级
|
22
|
46
|
|||
|
回差（空载）
|
arcmin
|
单级
|
<8
|
<8
|
|
|
双级
|
<10
|
<10
|
|||
|
最大径向力
|
N
|
|
4300
|
8200
|
|
|
最大轴向力
|
N
|
|
12000
|
19000
|
|
|
噪音（空载）
|
dB(A)
|
|
65
|
68
|
|
|
额定输入转速
|
rpm
|
|
4000
|
3000
|
|
|
满载效率
|
%
|
单级
|
98
|
||
|
双级
|
95
|
||||
|
重量
|
Kg
|
单级
|
9
|
15.4
|
|
|
双级
|
11.6
|
18.5
|
|||

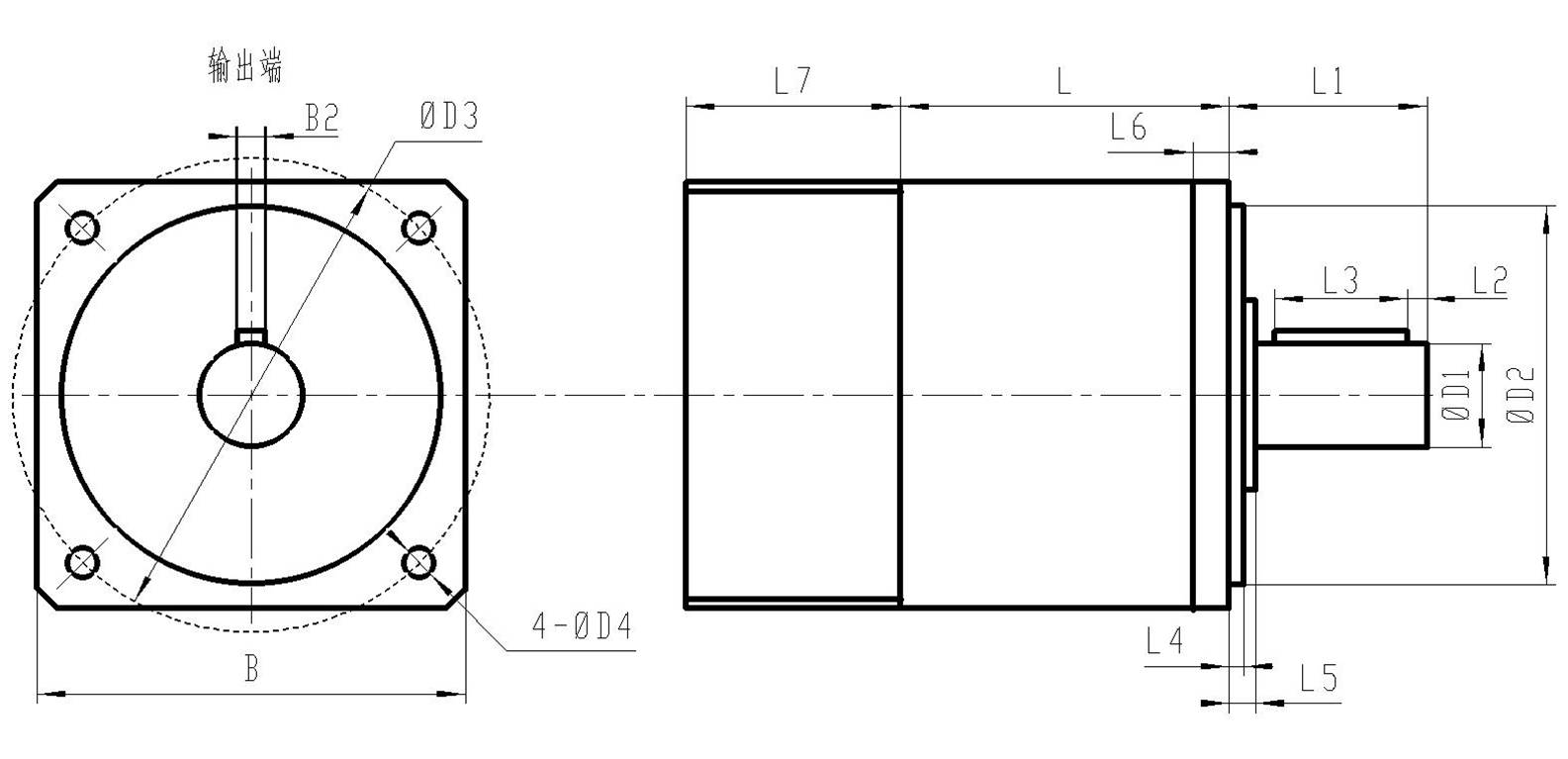

尺寸代号 |
尺寸名称 |
PNS115 |
PNS142 |
||
单级 |
双级 |
单级 |
双级 |
||
D1 |
输出轴径 |
32h7 |
40h7 |
||
D2 |
止口直径 |
110h7 |
130h7 |
||
D3 |
安装孔中心线圆直径 |
130 |
165 |
||
D4 |
安装孔径 |
8.5 |
11 |
||
L |
机体长度（不含法兰） |
77.5 |
111 |
102 |
151.5 |
L1 |
输出轴伸长度 |
64.5 |
87 |
||
L2 |
键与轴端定位距离 |
4 |
5 |
||
L3 |
键长 |
50 |
70 |
||
L4 |
止口高度 |
4 |
5 |
||
L5 |
输出轴肩高度 |
6.5 |
7 |
||
L6 |
安装端面厚度 |
14 |
20 |
||
B |
端盖宽度 |
115 |
142 |
||
B2 |
键宽 |
10 |
12 |
||
L7 |
法兰厚度（特制法兰会有所变化 ） |
51 |
80 |
||
法兰连接处的尺寸要求 |
允许电机的输入轴径 |
≤22 |
≤35 |
||
允许电机的轴长（含止口高） |
58 |
82 |
|||
允许电机的止口尺寸 |
≥90 |
≥90 |
|||
允许电机的外形尺寸 |
≤115*115 |
≤150*150 |
|||
