低压伺服一体机
DM/SM系列
结构紧凑
可靠性高
成本降低
设计更改灵活
可按照市场要求定制
产品概述
规格参数
系列型号

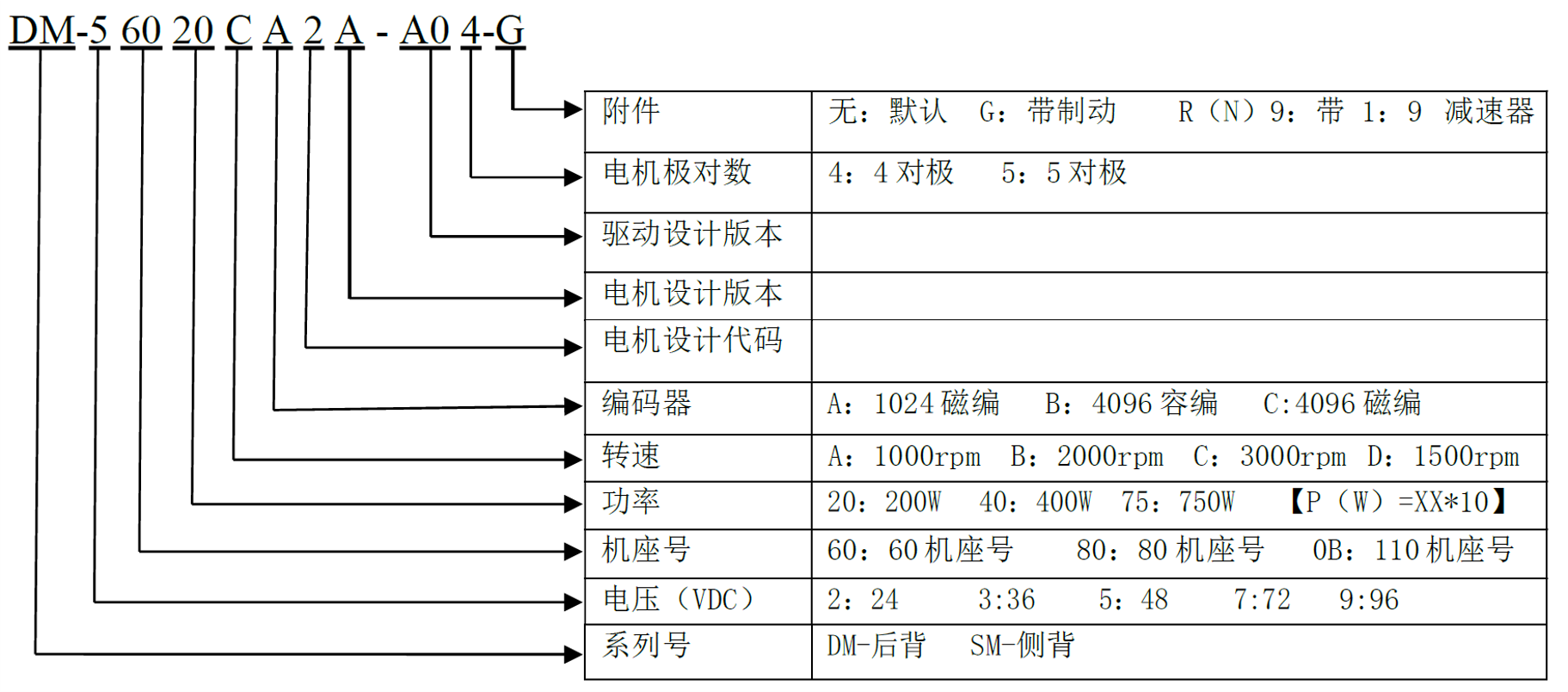

命名规则
尺寸说明
资料下载

       低压交流伺服一体机将永磁同步低压伺服电机、全数字空间矢量驱动器、以及全新的磁位置检测技术整合成一体，简化了连线，缩小了整机尺寸，方便用户使用的同时减轻导线的电磁干扰。基于32位数字处理芯片(DSP)的驱动平台，采用全数字空间矢量算法构建电机控制算法，支持MODBUS_RTU、CAN通讯网络化控制，为多轴组网应用提供简便的实现方式。具有自主停车、省电算法等行业特色功能。

产品特点：

  • 结构紧凑 ：产品集低压伺服电机 + 驱动器 + 编码器为一体，体积更小，节省安装空间，某些产品还可实现制动器、 减速器一体化设计。
  • 可靠性高：省去电机和驱动器之间的连接线和对接头，降低接触不良、断线等潜在风险；简化了连线，避免了导线 的电磁干扰；
  • 成本降低：省去电机和驱动器间的连接电缆，有效降低系统成本；
  • 组网能力强：支持 CANOpen、自定义 CAN 通讯和 RS485 通讯；
  • 可按照市场要求定制多种功能 ;
  • 设计更改灵活：同样一款驱动部件，可以适配不同电机，组成不同规格的一体机整机，满足不同现场的需要。

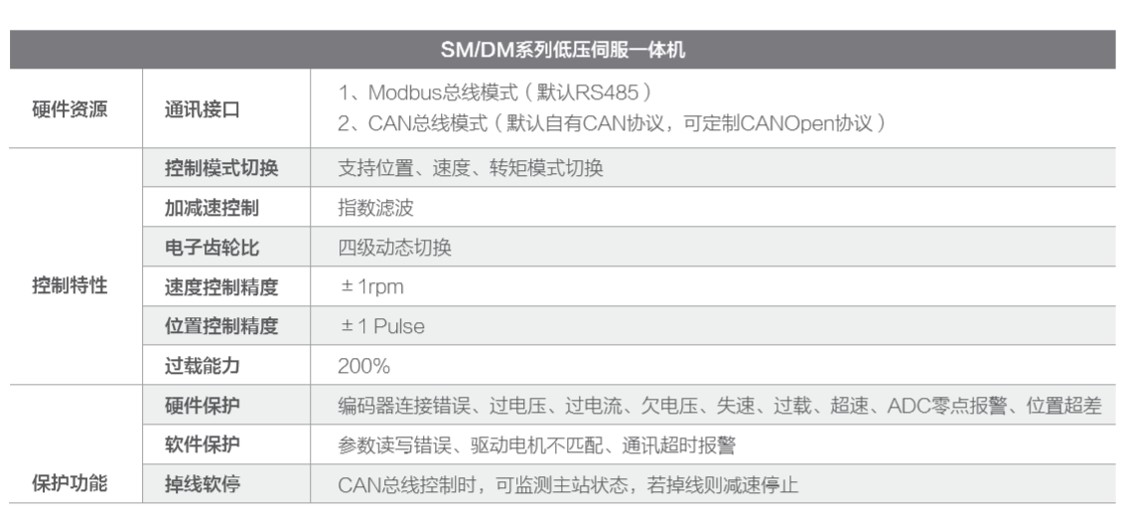

​性能参数：





驱动器
安装方式
规格型号
 存货编码
工作电压
（VDC）
功率
（W）
转矩
（N.m）
转速
（rpm）
总机身长度
（mm）
重量（Kg）


后背式
DM-56020CAJA-204
 001818
48
200
0.64
3000
120.5
       1.30
DM-56020CAJB-204
 001819
48
200
0.64
3000
98
          1.50
DM-56030CA1B-205
 001118
48
300
0.96
3000
83.5
0.89
DM-56040CA2A-204
 001896
48
400
1.27
3000
126
           1.367


侧背式
SM-56020CCJD-A04
 201028
48
200
0.64
3000
97
1.50
SM-56020CC2D-A04-G
 201015
48
200
0.64
3000
104
        1.40
SM-56040CC2A-A04
 201001
48
400
1.27
3000
104
      1.40
SM-56040CC2C-A04-G
 201014
48
400
1.27
3000
143
1.79
SM-58075CC2A-A04
 201012
48
750
2.39
3000
111
         2.80
SM-58075CC2B-A04-G 201020 48
750
       2.39
3000
 150.3
         3.50











单位：mm

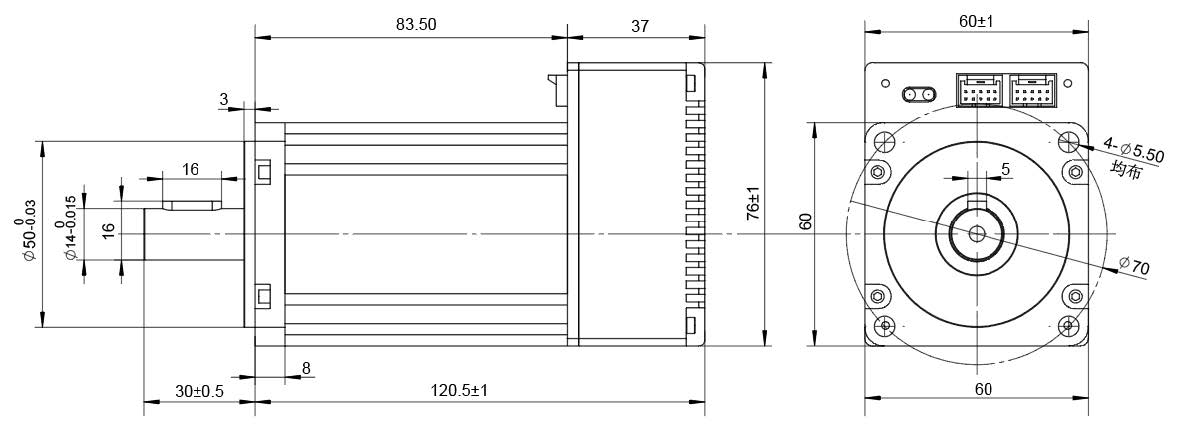

DM-56020CAJA-204

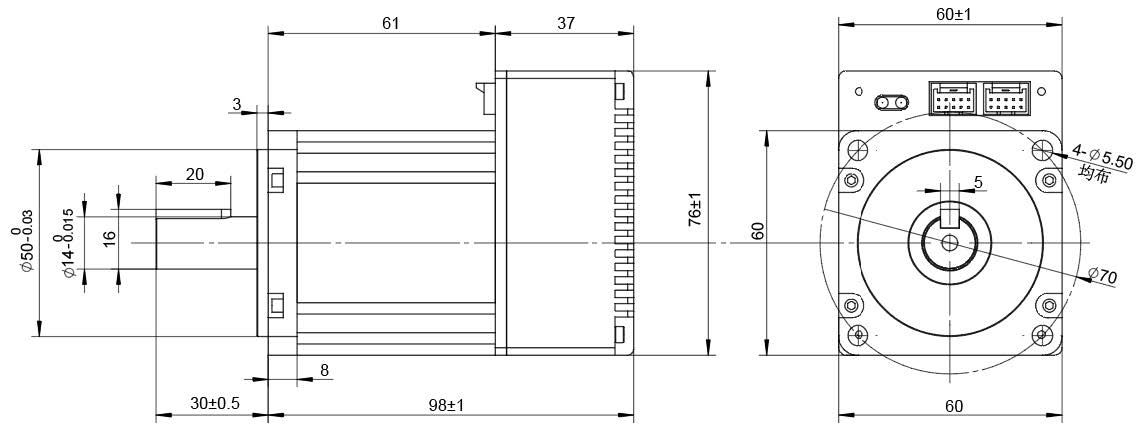

DM-56020CAJB-204

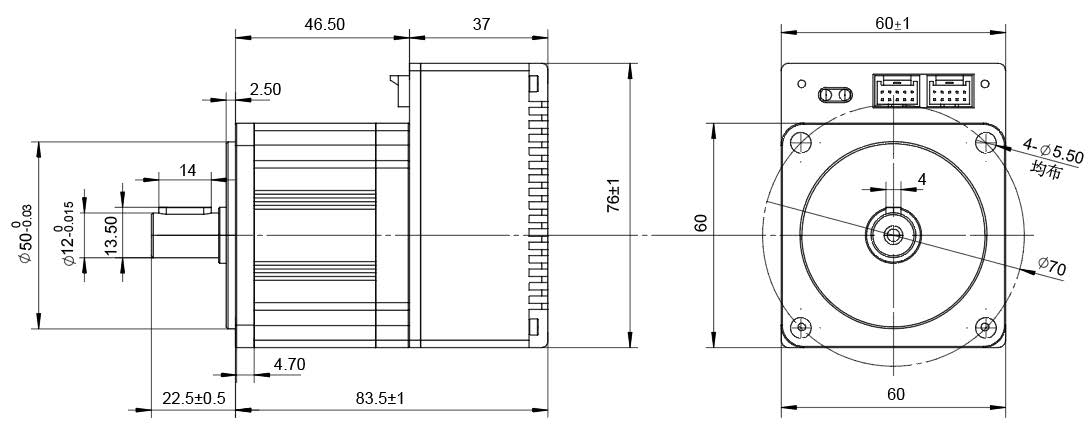

DM-56030CA1B-205

DM-56040CA2A-204

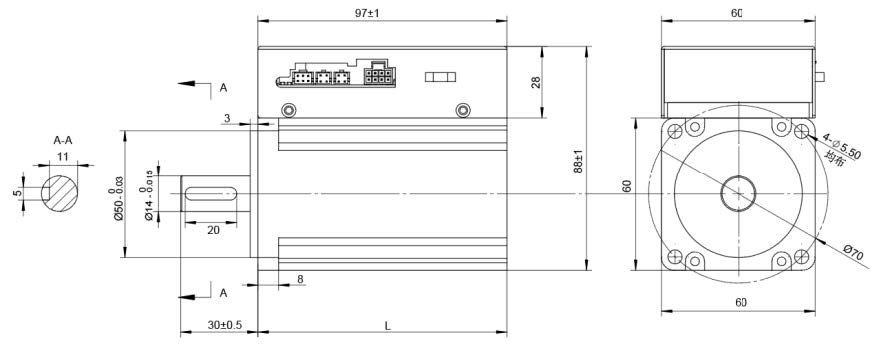

SM-56020CCJD-A04

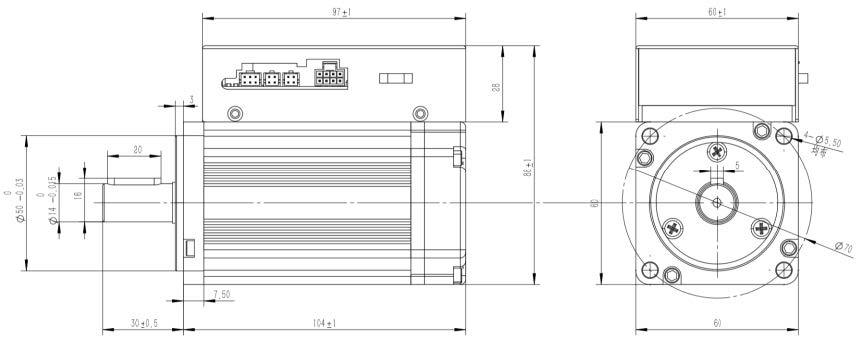

SM-56040CC2A-A04

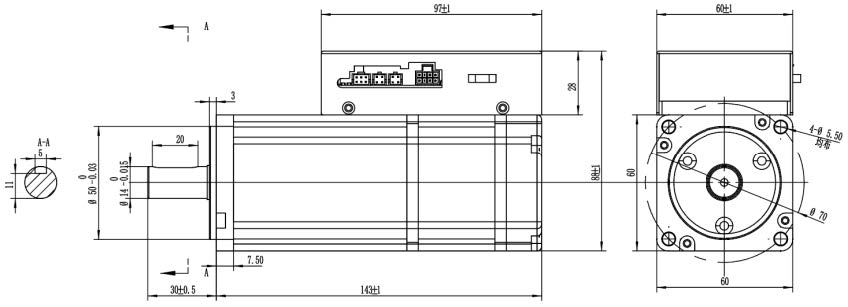

SM-56040CC2C-A04-G

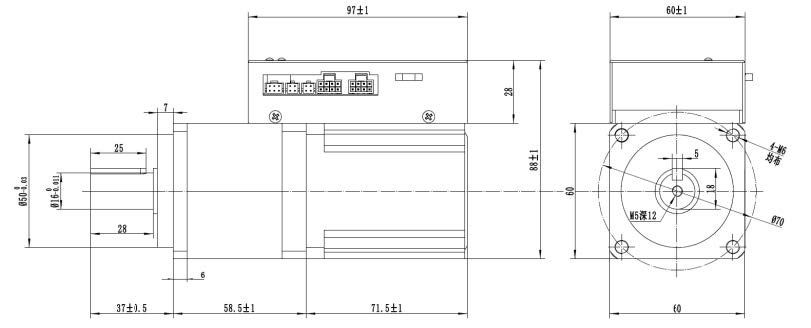

SM-56040CCJB-A05-P32

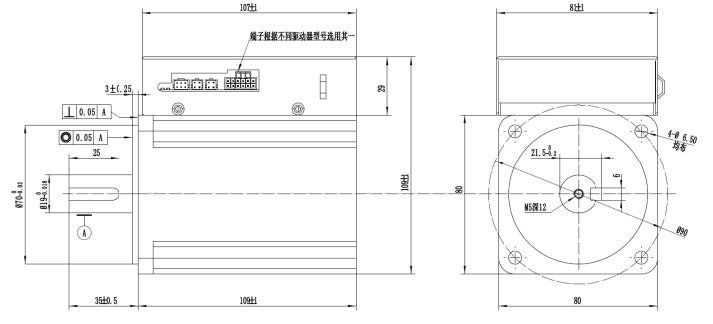

SM-58030BCJB-A04-G

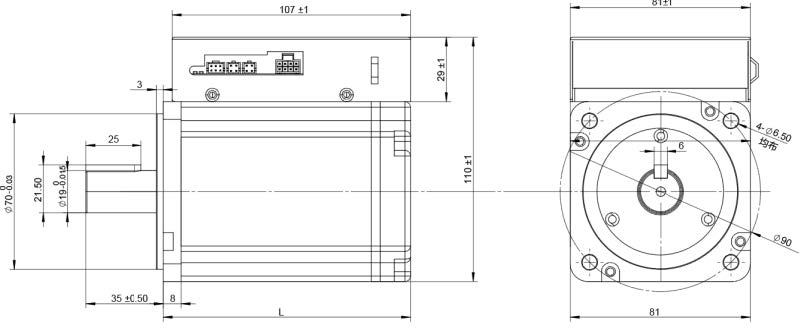

SM-58075CC2A-A04

规格型号 English 中文资料 更新日期
DM/SM系列低压伺服一体机选型手册 -- 2021-05-07
