RS20230E
- 与400W以内小功率的低压伺服电机搭配
- 二合一系列小体积驱动器
- 节约能耗
- 加减速能力强，过载能力强
|
电源电压
|
DC 24V
|
|
|
控制
特性
|
控制方式
|
SVPWM调制，闭环矢量控制，CLA电流环加速
|
|
速度精度
|
±1prm
|
|
|
制动方式
|
内置小功率泄放电阻，可通过P、B端子扩展外部泄放电阻
|
|
|
过载能力
|
按实际最大电流计算过载倍数，可持续15S
|
|
|
使用
环境
|
使用场所
|
无尘埃、无腐蚀性气体、无可燃性气体
|
|
温度
|
-20℃~+40℃
|
|
|
湿度
|
95%RH以下（不结露）
|
|
|
振动
|
振动≤频率20Hz：9.8m/s²；20Hz≤振动频率≤50Hz：2m/s2
|
|
|
产品重量
|
420g(标准版) / 325g（Ver1.1版）
|
|
|
其它说明
|
根据辅助散热的具体情况，最大可长时间输出12.5A 有效值，最大电流输出（峰值）30A（10 秒）
参考散热面积及对应电流输出如下： 1、 不加辅助散热，可长时间输出6A 电流（200W）； 2、 驱动功率超过200W 的电机，请用户务必注意散热、导热，以保证驱动器正常工作； 请注意驱动器散热片温度在85℃以下，如果超过该温度，请暂停使用。
|
|
单位：mm

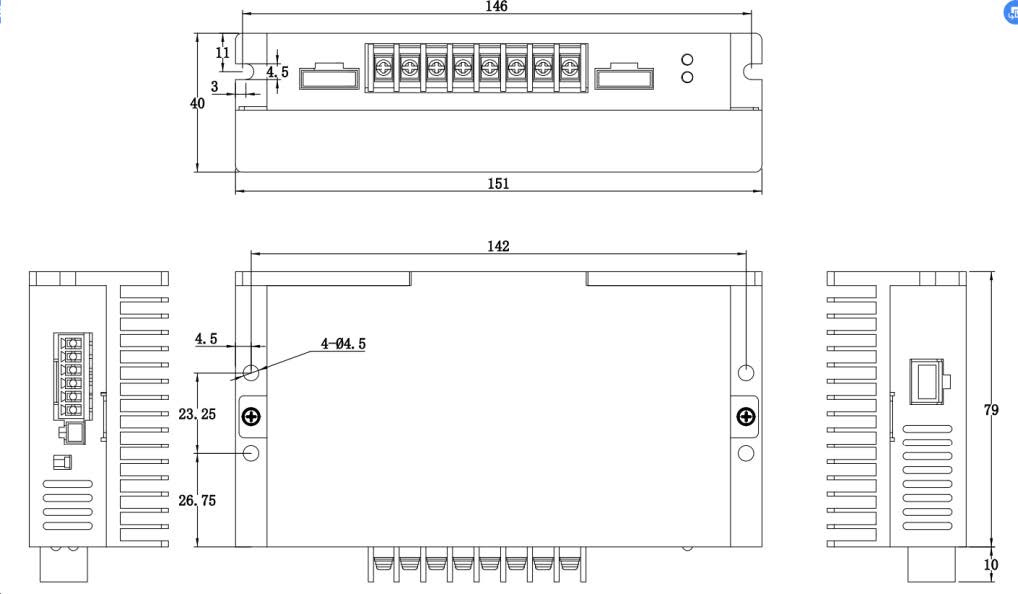

RS20230E 标准版安装尺寸图

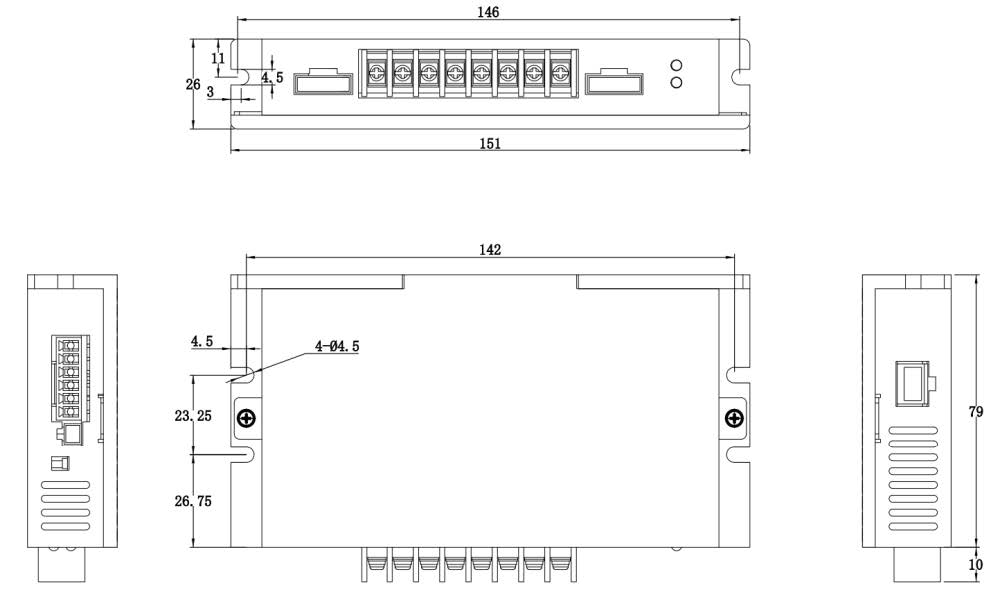

RS20230E Ver1.1 版安装尺寸图
