- 绝缘电阻—— 500VDC 100M Min
- 绝缘强度—— 1500VAC 1Min
- 使用环境温度—— 0℃ ~ +40℃
- 绝缘等级—— B级
技术参数 |
单 位 |
60CB020C-500000 |
60CB040C-500000 |
60CB060C-500000 |
货物编码 |
|
030820 |
030810 |
030830 |
额定输出功率 |
W |
200 |
400 |
600 |
额定转矩 |
N·m |
0.64 |
1.27 |
1.91 |
瞬间最大转矩 |
N·m |
1.9 |
3.6 |
4.8 |
额定转速 |
rpm |
3000 |
3000 |
3000 |
最高转速 |
rpm |
3600 |
3600 |
3600 |
电机转子惯量 |
kg·cm2 |
0.264 |
0.407 |
0.445 |
转矩系数 |
N·m/A |
0.5 |
0.45 |
0.545 |
额定相电流 |
A |
1.27 |
2.8 |
3.5 |
瞬间最大相电流 |
A |
3.7 |
8 |
9.2 |
电枢绕组相电阻 |
Ω |
4.35 |
1.41 |
2.9 |
电枢绕组相电感 |
mH |
41.2 |
18.18 |
20.13 |
电气时间常数 |
ms |
4.73 |
6.44 |
7.11 |
重量 |
Kg |
1.3 |
1.7 |
2 |
编码器 |
P/R |
2500 |
||
负载惯量 |
|
负载惯量≤电机转子惯量×10(倍) |

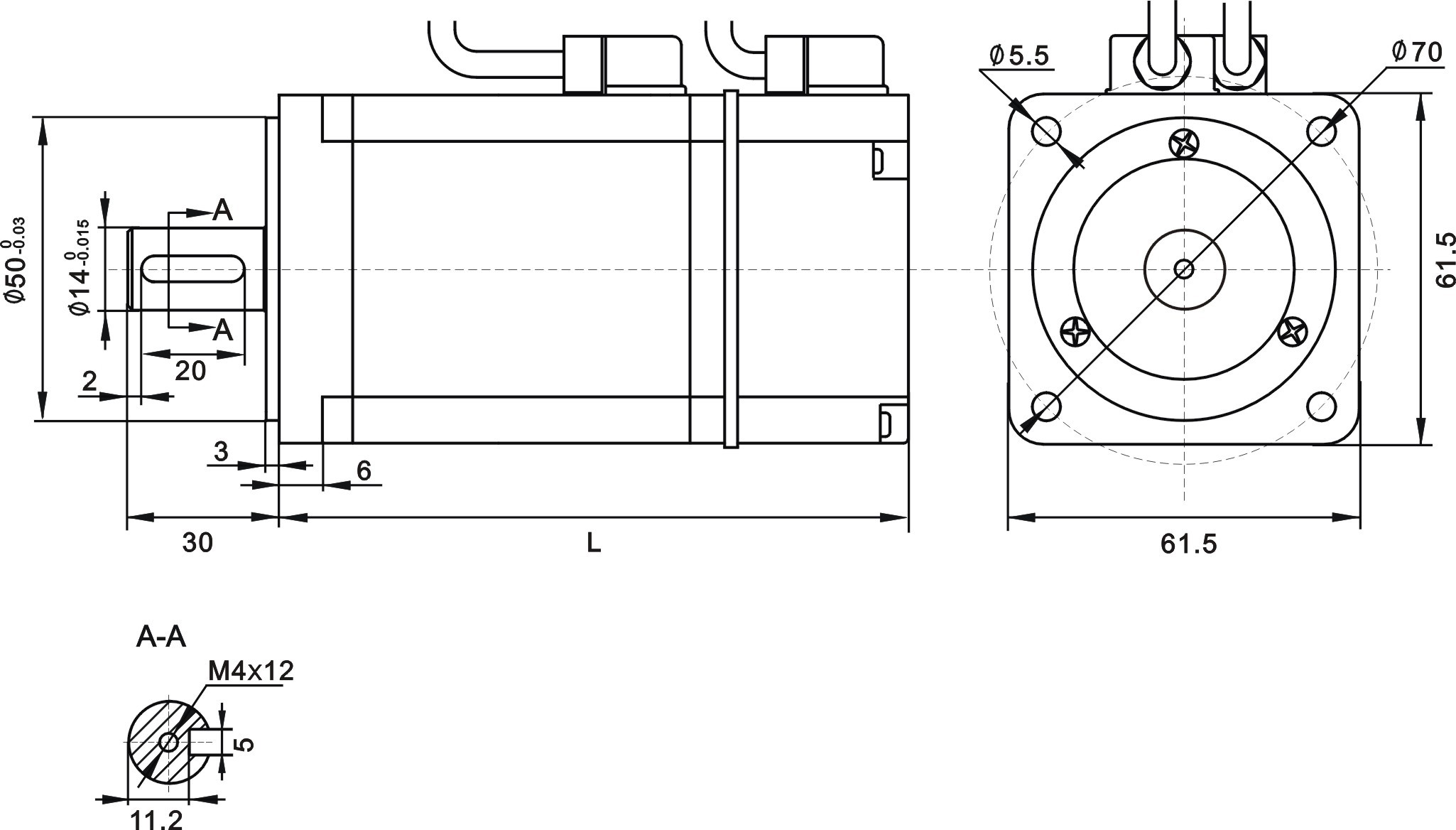

单位:mm
|
60CB020C-500000 |
60CB040C-500000 |
60CB060C-500000 |
L |
113.5 |
136.5 |
162 |
L(带制动) |
158.5 |
181.5 |
207 |
电机编码器线说明 |
|
定 义 |
对应引线插头引脚编号 |
电源+5V输出 |
2 |
电源0V GND |
3 |
编码器U相信号输入 |
8 |
编码器V相信号输入 |
15 |
编码器W相信号输入 |
12 |
编码器Z+相信号输入 |
7 |
编码器Z-相信号输入 |
5 |
编码器A+相信号输入 |
4 |
编码器A-相信号输入 |
14 |
编码器B+相信号输入 |
9 |
编码器B-相信号输入 |
13 |
屏蔽线 |
1 |
电机动力线说明 |
|
定 义 |
对应引线插头引脚编号 |
U |
1 |
V |
2 |
W |
3 |
FG |
4 |
制动器使用说明
1、提供制动器可选配件,制动器刹车力矩为1.3 N·m;
2、制动器的控制线与电机动力线一起引出,其中电机动力线已连接四芯插头,另两根悬空线即为制动器的控制线;
3、电机运转前请把制动器的控制线接到电压24VDC,电流不小于2A的开关电源,制动器的控制线不分正负。
电机型号 |
货物编码 |
适配驱动器 |
60CB020C-500000 |
030820 |
MS0010E/ MS0040E/TS0020A22 / HS0020A |
60CB040C-500000 |
030810 |
MS0040E/TS0040A22 /HS0040A |
60CB060C-500000 |
030830 |
MS0075E/TS0075A22/HS0075A |
